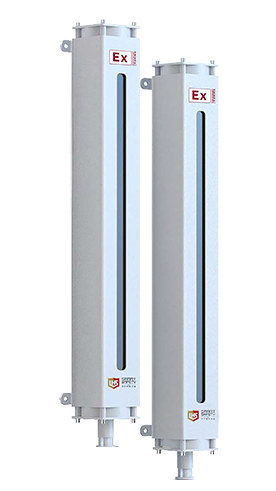

| ·對射距離遠，最遠可達到30米。 ·采用雙回路自檢輸出設計方式,安全可靠性高。 ·抗電磁干擾能力強,能夠有效抗擊設備電機的各種電 磁干擾影響。 ·采用線同步技術，抗光干擾能力強。 ·本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表 面經高速拋丸后粉末靜電噴塑。 ·采用上下兩端固定方式設計，安裝簡單。 · 型號多樣，可進行355~1835mm范圍高度選擇。 ·布線方式,鋼管或電纜、防爆軟管均可。 |
| ▊ | 規格型號 30mm分辯率、光軸間距20 |  |
形狀 | 名稱 | 型號 | 分辯率 | 光束數量 | 有效保護高度 |
 | 防爆安全光柵 | LN4-30-610-EX | 30 | 32 | 300 |
防爆安全光柵 | LN4-30-650-EX | 30 | 36 | 340 | |
防爆安全光柵 | LN4-30-690-EX | 30 | 40 | 380 | |
防爆安全光柵 | LN4-30-730-EX | 30 | 44 | 420 | |
防爆安全光柵 | LN4-30-770-EX | 30 | 48 | 460 | |
 | 防爆安全光柵 | LN4-30-810-EX | 30 | 52 | 500 |
防爆安全光柵 | LN4-30-850-EX | 30 | 56 | 540 | |
防爆安全光柵 | LN4-30-890-EX | 30 | 60 | 580 | |
防爆安全光柵 | LN4-30-930-EX | 30 | 64 | 620 | |
防爆安全光柵 | LN4-30-970-EX | 30 | 68 | 660 | |
防爆安全光柵 | LN4-30-1010-EX | 30 | 72 | 700 | |
防爆安全光柵 | LN4-30-1050-EX | 30 | 76 | 740 | |
防爆安全光柵 | LN4-30-1090-EX | 30 | 80 | 780 | |
防爆安全光柵 | LN4-30-1130-EX | 30 | 84 | 820 | |
防爆安全光柵 | LN4-30-1170-EX | 30 | 88 | 860 | |
 | 防爆安全光柵 | LN4-30-1210-EX | 30 | 92 | 900 |
防爆安全光柵 | … | 30 | … | … | |
防爆安全光柵 | LN4-30-2050-EX | 30 | 176 | 1740 |
| ▊ | 技術參數 |
?作電源 | DC10V~30V |
功率 | <5W |
光軸間距 | 20mm |
分辨率 | 30mm |
光軸數量 | 20mm間距：16、18、20……88 |
保護?度 | 保護?度H =（N-1）*光軸間距，N為光軸數 |
發射光源 | 940nm |
響應時間 | 響應時間 =（N * 0.1ms） + 0.4m（s N為光軸數） |
安全輸出 （OSSD） | PNP晶體管輸出， 負載電流200mA以下， 殘余電壓1V以下（因電纜延?導致的電壓降除外）， 漏電流1mA以下 |
防護電路 | 電源過壓保護、反極性保護和輸出過流保護 |
對射距離 | 0.1~5m、0.1~10m、0.1~20m（注：有反光情況需特殊備注） |
抗光?擾 | 10000Lux(?射?I >5°） |
光幕形式 | 對射式 |
同步?式 | 線同步 |
外殼材質 | 鋁合? |
外殼防護等級 | IP65 |
截?尺? | 35*50mm(注：防爆外殼截?尺?為100*100mm) |
抗振動能? | 頻率10Hz~55Hz，振幅0.35±0.05mm，X、Y及Z?向各20次 |
?作環境溫度 | -10℃~55℃（?凝結） |
儲存環境溫度 | -30℃~70℃（?凝結） |
?作環境濕度 | 溫度20℃時，空?相對濕度<85% |
| ▊ | 產品尺寸圖 |
 | |
B1：感光?上盲區 B2：感光?下盲區 D：光軸間距(10mm/20mm/40mm) H:光柵保護?度 L為光柵總?度： L：光柵總? | 當D尺?為10mm時：B1尺?為10mm;B2尺?為35mm. 當D尺?為20mm時：B1尺?為15mm;B2尺?為40mm 當D尺?為40mm時：B1尺?為15mm;B2尺?為60mm L=感光?上下盲區尺?+保護? H為光柵的保護?度：H=（光軸數量-1）*光軸間距 |
| ▊ | 接線圖 |
 |

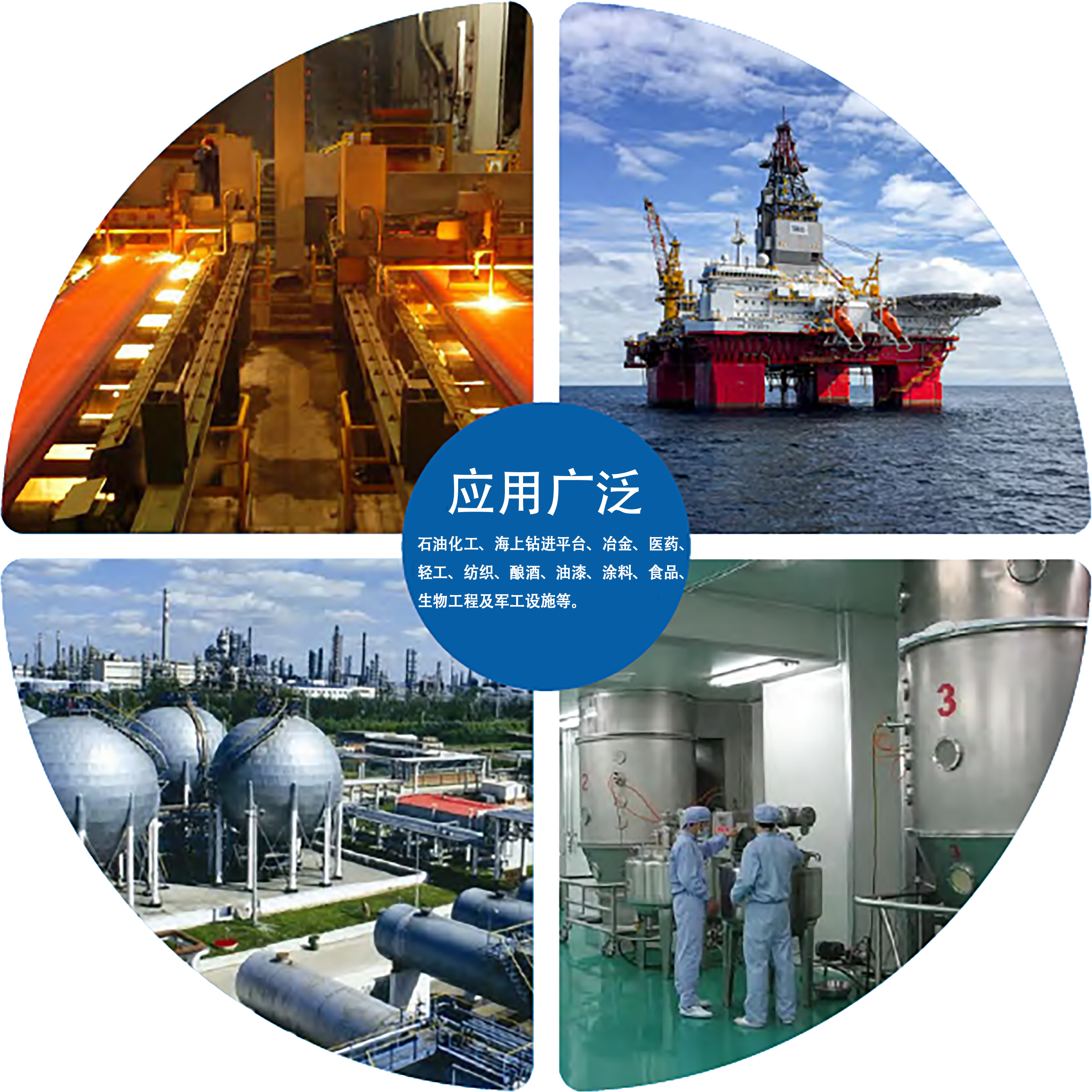

| ▊ | 應用場景 |
 | 主要?于將光柵進?隔離防爆，適?于爆炸性?體環境1 區、2區危險場所、 IIA、IIB 、IIC級爆炸性?體環境、可燃性粉塵環境20區、21區、22區環境、溫度組別為T1?T6的環境、?油化 ?、海上鉆井平臺、冶?、醫藥、輕?、紡織、釀酒、油漆、涂料、?品、?物?程及軍?設施等??中。 |
光柵間距20mm分辨率30mm保護高度1180mm光柵總高度1496mm
